Einführung

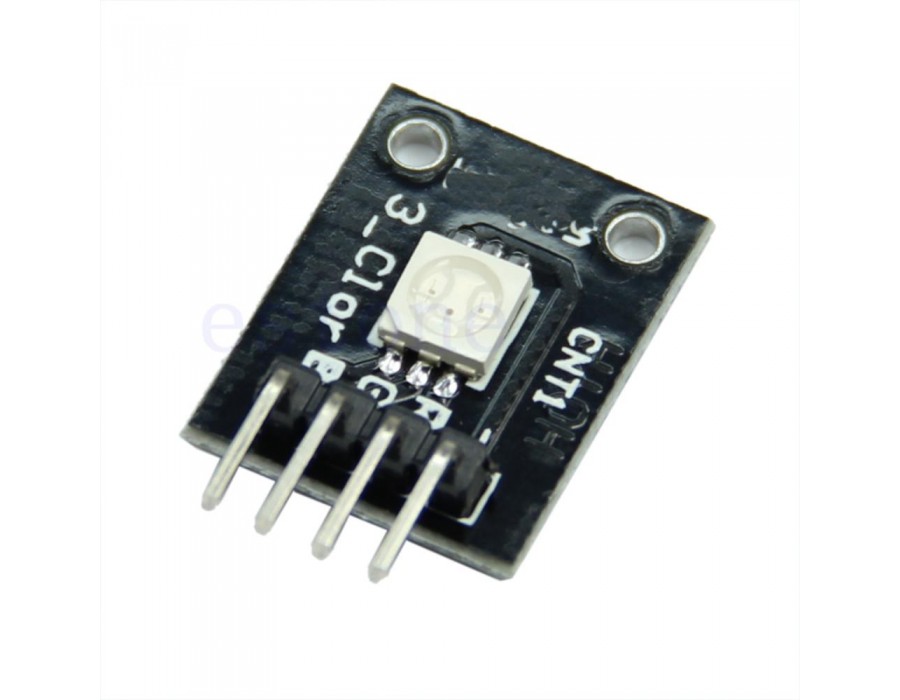

Das SMD RGB LED Modul enthält eine Vollfarben LED mit einer 3-Pin RGB PWM-Spannung, die vom Arduino entsprechend geregelt werden kann. Damit können Lichteffekte in allen Mischfarben erreicht werden.

Achtung: Es müssen entsprechende Vorwiderstände eingebaut werden!

• 5050 full color LED mit max 20mA Stromaufnahme
• Spannungen: Rot 1.80V (2.4 max), Grün und Blau 2.8V (3.6V max)
• RGB trichromatic limiting resistor to prevent burnout through the PWM adjusting three primary colors can be mixed to obtain different colors with a variety of single-chip interface
• Betriebsspannung: 5V
• LED Betriebsart: „common cathode driver“

int redpin = 11; // select the pin for the red LED
int bluepin = 10; // select the pin for the blue LED
int greenpin = 9; // select the pin for the green LED
int val=0;
void setup () {
  pinMode (redpin, OUTPUT);
  pinMode (bluepin, OUTPUT);
  pinMode (greenpin, OUTPUT);
  Serial.begin (9600);
}

void loop () {
  for (val=255; val>0; val--)
  {
    analogWrite (11, val);
    analogWrite (10, 255-val);
    analogWrite (9, 128-val);
    delay (1);
  }
  for (val = 0; val <255; val++)
  {
    analogWrite (11, val);
    analogWrite (10, 255-val);
    analogWrite (9, 128-val);
    delay (1);
  }
  Serial.println (val, DEC);
}
