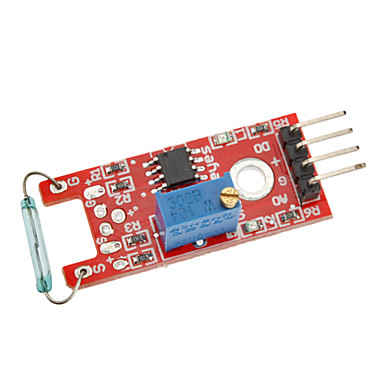

Ganz ähnlich wie das KY-021-Reed-Modul hat dieses Modul einen Reed-Schalter. Erreicht ein Magnetfeld in der Nähe den eingestellten Schwellwert, wird der Pin S auf High gezogen. Der Schwellwert ist mit dem Potentiometer einstellbar

Wie bei allen Modulen dieser Bauform ist eine zusätzliche LED eingebaut, die über den Pin D0 geschaltet werden kann, aber eigentlich nichts mit dem Sensor zu tun hat.

int Led = 13 ;/ / define LED Interface
int buttonpin = 3; / / define the Reed sensor interfaces
int val ;/ / define numeric variables val
void setup () {
  pinMode (Led, OUTPUT) ;/ / define LED as output interface
  pinMode (buttonpin, INPUT) ;/ / output interface as defined Reed sensor
  }
void loop () {
  val = digitalRead (buttonpin) ;/ / digital interface will be assigned a value of 3 to read val
  if (val == HIGH) / / When the Reed sensor detects a signal, LED flashes
  {
  digitalWrite (Led, HIGH);
  }
else
  {
  digitalWrite (Led, LOW);
  }
}
