Einführung

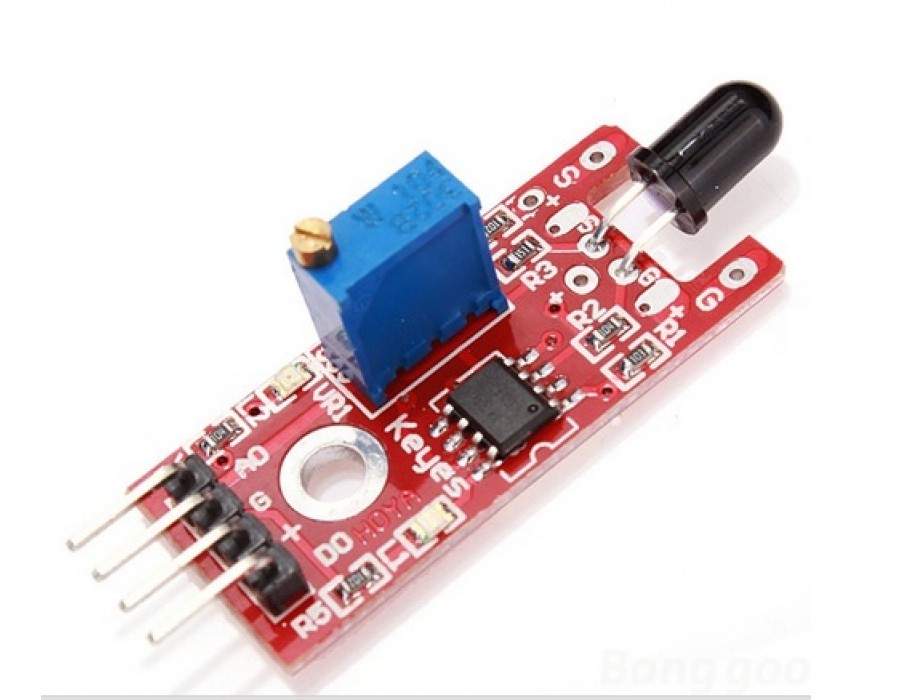

Der Flammensensor ist sensibel für Infrarotstrahlung zwischen 760 nm und 1100 nm in einem Winkel von ca. 60°. Er verfügt über 2 Betriebsarten: Entweder einem Analogen Augang (A0) oder einem digitalen Ausgang (D0). Ersterer misst die Stärke der infrarotstrahlung und letzterer schaltet bei einem mit dem Potentiometer einstellbaren Schwellwert.

//Example for KY-026
//TkkrLab
int Led = 13 ;// define LED Interface
int buttonpin = 3; // define the flame sensor interface
int analoog = A3; // define the flame sensor interface

int val ;// define numeric variables val
float sensor; //read analoog value

void setup ()
{
  pinMode (Led, OUTPUT) ;// define LED as output interface
  pinMode (buttonpin, INPUT) ;// output interface defines the flame sensor
  pinMode (analoog, INPUT) ;// output interface defines the flame sensor
  Serial.begin(9600);
}

void loop ()
{
  sensor = analogRead(analoog);
  Serial.println(sensor);  // display tempature

  val = digitalRead (buttonpin) ;// digital interface will be assigned a value of 3 to read val
    if (val == HIGH) // When the flame sensor detects a signal, LED flashes
  {
    digitalWrite (Led, HIGH);
  }
  else
  {
    digitalWrite (Led, LOW);
  }
  delay(1000);
}
